概述
跟着社会的不时成长前进,我国都会电网产生了庞大变更,大大都都会已组成或正在组成浩繁的用电负荷麋集区。曩昔那种从变电站12/24Kv线路(或分支线路)到间接用户的供电已难以知足都会成长的请求。是以产生了一种新的供电体例经由进程开闭所向用户供电。可是跟着都会麋集化的加重,原本的一些土建型开闭所已遭到地盘和都会计划的限定,是以岀现了一种加倍前进前辈、适用的户外智能化开闭所(户外环网柜)。此开闭所无需土建并且占空中积少,设置装备摆设很是矫捷供电体例加倍靠得住,扶植装配,调试时候大为延长,整体造价下降。
跟着古代产业的成长,对电气节制没备主动化和智能化程度愈来愈高,操纵古代电子手艺、传感器手艺、通讯手艺、计较机收集手艺将电力装备在普通及变乱状态下的监测、掩护、节制、计量等集成化,到达杰出的办理,已成为一种成长标的目的。

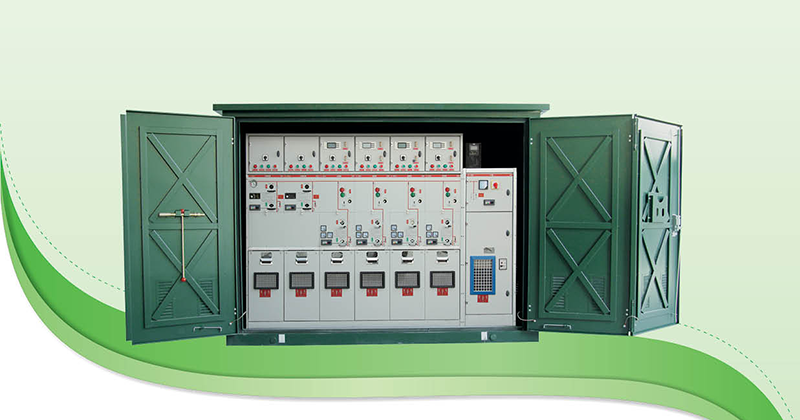

智能化开闭所(户外环网柜)是接纳前进前辈手艺,将12/24kV开关柜、断路器、负荷开关、电流电压互感器、12/24kV电源PT、开闭所 FTU.RTU、通讯节制终端(CCU)、12/24KV计量及主动抄表、USP电源及唆使仪表等装配调试好装入一个可挪动、密封防潮的不锈钢箱体内,从而实现了都会配电网中一、二次体系的集成化、拆卸的模块化,延长了扶植周期,大大地进步了都会电网运转的靠得住性。
布局和手艺请求
葙式开闭所中负荷开关接纳三工位SF6负荷开关,SF6负荷开关的电气寿命应到达E3级请求;断路器的电气寿命应到达E2级请求
1、在PT柜,计量柜等接纳氛围绝缘的开关柜内接纳防凝露办法〔柜内装凝露节制器),如加装电阻加热器(带节制开关)
2、单位式SF6环网柜气包内SF6的绝对压力不应跨越1.4bar。全部充气壳体该当知足IEC60298中划定的“密闭压力体系”的请求,年漏气不大于1%,  30年免掩护,且不须要从头充气。经由进程SF6压力表能够监督SF6气室内气体的压力。
3、熔断器熔丝额外电流应与负荷停止婚配,熔断器参数为:额外电压12kV,额外开断电流(有用值)63kA。用于配变掩护用开闭所应既能熔断脱扣,也能轻易实现电动脱扣。
4、箱式开闭所应具备完美的五防联锁功效。

经由进程机构联锁装配的节制,操纵完整到达以下五防联锁功效
1、防止误分误合断路器(负荷开关)
2、防止带负荷分合断绝开关;
3、防止带电挂(合)接地线(接地开关)
4、防止带接地线(接地开关)合断路器(负荷开关,断绝开关);
5、防止误入带电间隔

6、接纳全封锁式布局,开关柜首要由气室,电缆室,机构室(二次室)等隔室组成。电缆讨论至电缆引入处(孔或牢固箍)间隔2370mm,内套管，撑持绝缘件接纳环氧树脂材料，其爬电比距220mm/kv 。间毗毗连纳铜母线，接地汇流母线接纳铜母线，截面的挑选应知足GB3906的请求。
7、机构箱面板装配具备验电功效的带电唆使器,便利改换,并能够外接二次核相仪。
8、箱式开闭所一次线路摹拟牌标识清楚。
9、外部装配的哔咔漫画电器组件,如:SF6负荷开关、断路器、互感器、避雷器等,均应具备经久而清楚的铭牌,铭牌应装配在运转或检验时易于察看的地位。
10、开闭所设置装备摆设二次室或节制箱,具备与操纵机构配套的二次回路。可设置装备摆设手动/电动操纵机构,并预留电动操纵功效,预留遥控、遥信接口以顺应远方监控须要,还应具备短路毛病唆使器,满定相间短路、单相毛病接地唆使请求,并具备开关量输入功效。环网柜内端子请求利用防尘阻燃型产物。CT的二次电线截面为铜2.5平方毫米,回路中装配电流测试盒。电压、节制电线截面为铜芯1.5平方亳米。
11.下柜门带察看窗,接纳阻燃通明材料制成。
12、箱式开闭地点柜前实现电缆的装配和掩护,能够靠墙装配。
13、负荷开关釆用三工位布局,后面板上具备直观的地位唆使。三工位开关的接地开关和负荷开关/断绝开关具备别离的操纵手柄插孔。
14、箱式开闭所布局具备防止外部毛病燃弧时产生危险操纵职员人身的功效:隔室有金属隔板,防止变乱扩大;气室有压力开释区;柜体后部有压力开释板。
15、负荷开关及操纵机构的装配尺寸同一,不异部件、易损件和备品、备件具备交换性。
16、箱式开闭所气室接纳3mm优良304不锈钢板焊接成型,柜体接纳覆铝锌钢板(除透风、排气口、察看窗外)建造,钢板厚度不小于2mm,有充足的机器和耐火强度
17、带电主回路的统统组件均装配在气窒内,气的防护品级应知足IP67的请求;柜体知足IP4X的请求。
18、供起吊用的吊环(摆布各一只)地位设置公道,应使悬吊中的开关装备坚持程度,吊链与任何部件之间不得有磨擦打仗,防止在吊装进程中划伤箱体表面喷涂层
19、沿一切箱式开闭所的全部长度延长标的目的,应设有公用的接地汇流母线,若是是铜质的,其电流密度在划定的接地毛病时,不应跨越200A/mm2,但最小截面不得小于30mm2,该接地导体应设有与接地网相连的牢固毗连端子,并且有较着的接地标记。若是接地导体不是铜质的也应知足铭牌規定的峰值耐受电和短时耐受电流的请求。壳体接地点的打仗面积应知足请求,接地螺钉的直径不得小于12mm,接地点应标有“接地”字样或其余接地标记。
20、气室中主母线选用铜质材料,母线分段柜内分支引线截面与主母线不异;主母线及分支母线(含毗连局部)外表面宜接纳无机绝缘,即母线小室及电缆小室内母线不得有袒露局部(电缆接线端子除外)。
21、SF6负荷开关的别的请求用无机绝缘,即母线小室及电缆小室内母线不得有袒露局部(电缆接线端子除外)。
22、SF6负荷开关的别的请求：
负荷开关灭弧介质和绝缘介质为SF6气体
每一个自力的SF6气室普通应装设能显现外部气压的装配,该装配应能够明白显现装备宁静运转的气压规模。
